Ausführung und statische Integrität

Installation von Versickerungsboxen

Ob eine Versickerungsboxen-Anlage erfolgreich ist, hängt von der Ausführung ab, nicht von der Box selbst. Storm Manage liefert Kunststoff-Rigolenfüllkörper nach BRE Digest 365 mit einem Hohlraumanteil von 95 %, einschließlich detaillierter Schritt-für-Schritt-Einbauzeichnungen und sofort verfügbarer Lieferung ab unserem Werk in Shenzhen.

Planung und Angebot anfordern
Planung der Installation von Versickerungsboxen

Technische Spezifikationen

95%

Hohlraumanteil

1000×500×500

Modulabmessungen (mm)

HS-20 / D400

Bereich der Belastungsklassen

3–10 Tage

Standard-Lieferzeit

Gegr. 2013

Spritzguss-Basis

Komplettset

Rigolenfüllkörper + Geotextil + Sickertunnel

Warum die Genauigkeit beim Einbau die Leistung der Versickerungsanlage bestimmt

Ein modernes Versickerungsboxen-System (auch als Versickerungsboxen oder in Produktunterlagen manchmal als modulare Regenwasserspeicherzellen bezeichnet) ist eine modulare Versickerungsstruktur aus übereinandergestapelten, spritzgegossenen PP-Rigolenfüllkörpern, die mit Geotextil umwickelt sind. Sie wird unterirdisch eingebaut; überschüssiges Wasser (Regenwasser) sickert in den umliegenden Boden und verhindert dadurch Staunässe sowie eine Überlastung des Kanal- oder Entwässerungsnetzes. Als Teil einer umfassenderen Strategie für nachhaltige Regenwasserbewirtschaftung und Wassermanagement ist das recht unkompliziert. Was jedoch nicht unkompliziert ist und den Unterschied zwischen einer jahrzehntelang funktionierenden und einer bereits nach wenigen Jahren versagenden Anlage ausmacht, ist der fachgerechte Einbau der Versickerungsanlage.

Grafik zur Leistung der Versickerungsanlage

Praxisdaten: Was bei fehlerhaftem Einbau tatsächlich passiert

Nach Einschätzung unabhängiger Fachleute kommen vorgefertigte Beton-Versickerungsanlagen mit Bodenbewegungen in ihrer Umgebung relativ gut zurecht; die vergleichsweise leichten modularen Rigolensysteme sind dagegen deutlich weniger anpassungsfähig. In dokumentierten Fällen kam es innerhalb von fünf Jahren zu teilweisen Einstürzen von Kunststoff-Rigolenanlagen, wenn Einbauqualität und/oder Standortbedingungen unzureichend waren – nicht weil der Rigolenfüllkörper selbst versagt hätte. Dies kann passieren, wenn der umgebende Boden, die Bodenverdichtung oder die verwendete Umhüllung ungeeignet sind.

5 JAHRE Versagensfenster
(mangelhafter Einbau)
50 JAHRE Geplante Nutzungsdauer
(fachgerechter Einbau)
Die Rolle von Storm Manage im Prozess ist bewusst begrenzt: Wir fertigen den Rigolenfüllkörper, den Verbinder und das komplette Umhüllungssystem mit einem zertifizierten Hohlraumanteil von 95 % und stellen die erforderlichen Einbauzeichnungen bereit. Diese unterstützen das Einbauteam vor Ort – unabhängig davon, ob es Ihr eigenes oder ein beauftragtes Subunternehmen ist – dabei, eine festgelegte Spezifikation einzuhalten, statt zu improvisieren. Wir führen keine Versickerungsanlagen vor Ort ein; unsere Verantwortung besteht darin, das System zu konstruieren und das Einbauteam zu unterstützen.
Den Bodenversickerungstest auslassen und Annahmen über die Bodendurchlässigkeit treffen – ein häufiges Risiko bei Lehm oder Sand, der zwar frei entwässernd wirken kann, aber ordnungsgemäß geprüft werden muss
Das Volumen der Rigolenfüllkörper im Verhältnis zur tatsächlich entwässerten Fläche zu klein bemessen
Die gesetzliche Vorgabe missachten, die Versickerungsgrube mindestens 5 m vom Bauwerk und 2,5 m von der Grundstücksgrenze entfernt anzuordnen
Die Rigolenfüllkörper nicht umhüllen oder eine nicht zertifizierte Membran verwenden, insbesondere bei hohem Grundwasserstand
Mit ungeeigneten Materialien wie Putz, Holz, Metallresten oder Schluff verfüllen, wodurch die Hohlräume verstopfen und die Baugruppe mit der Zeit beschädigt werden kann

Storm Manage Versickerungsboxen-System, Konstruktionsspezifikationen und Bemessung

Ausgangspunkt jeder Bemessung einer Versickerungsboxen-Anlage ist ein Versickerungstest, nicht das Durchsehen eines Katalogs. Die Methode nach BRE Digest 365 ist im Vereinigten Königreich Standard und sollte verstanden werden, bevor Sie Rigolenfüllkörper bestellen.

Der Versickerungstest nach BRE Digest 365 in der Praxis

  • Heben Sie eine Probengrube oder einen Graben ungefähr in der Tiefe der geplanten Versickerungsanlage sowie etwa 0,3 m–1 m breit und 1 m–3 m lang aus.
  • Füllen Sie die Grube rasch mit Wasser (dessen Tiefe mit einem Lasermessgerät oder Maßband gemessen werden kann), um ein Bemessungsregenereignis zu simulieren
  • Messen Sie die Zeit, in der der Wasserstand von 75 % auf 25 % absinkt – wiederholen Sie dies dreimal und lassen Sie die Grube zwischen den Messungen leerlaufen
  • Eine Versickerungsrate zwischen etwa 10⁻⁴ und 10⁻⁵ m/s würde eine angemessen dimensionierte Versickerungsanlage ermöglichen; unter etwa 10⁻⁶ m/s ist sie nicht praktikabel und meist ein alternativer Entsorgungsweg erforderlich – insbesondere wenn der Grundwasserspiegel nahe der Oberfläche liegt

Sobald eine ausreichende Versickerungsrate – die Durchlässigkeit des Bodens – bestätigt ist, lässt sich die Größe der Versickerungsanlage anhand der entwässerten Fläche und einer Niederschlagsrate abschätzen. Die örtlichen Behörden berechnen dies typischerweise als Dach- oder befestigte Fläche multipliziert mit einer Bemessungsniederschlagshöhe und geteilt durch einen Speicherfaktor; daraus ergibt sich das benötigte Volumen, bis der ausreichend durchlässige Boden das Wasser verteilen kann.[1] Wir bieten auf dieser Seite kein universelles, allgemeines Rechenbeispiel an, da die Bemessungsparameter – Dach- oder befestigte Fläche, tonige Böden gegenüber durchlässigerem Sandboden und individuelle kommunale Vorgaben – dazu führen, dass die endgültige Auslegung in jedem Fall anders ist.

Spezifikation

Modulabmessungen 1000 × 500 × 500 mm
Hohlraumanteil 95%
Optionen der Belastungsklasse HS-20 / HS-25 / SLW60 / EN 124 D400 / BS EN 1433
Material Neuware-PP oder recyceltes PP (projektspezifisch festgelegtes Verhältnis)
Betriebstemperaturbereich -100°C bis +80°C
Geplante Nutzungsdauer unterirdisch 50+ Jahre (siehe wichtigen Hinweis unten)

Möchten Sie eine projektspezifische Ausgangszahl, statt die Grundlagen des Einbaus einer Versickerungsanlage selbst zu recherchieren?

Probieren Sie unser Berechnungstool für Versickerungsanlagen aus

Wovon die Angabe zur geplanten Nutzungsdauer tatsächlich abhängt

Eine geplante Nutzungsdauer von 50 Jahren setzt die richtige Wahl der Belastungsklasse sowie eine korrekte Verfüllung und Verdichtung voraus – all dies wird im vorherigen Abschnitt behandelt. Übersprungene Verdichtungslagen werden dadurch jedoch nicht berücksichtigt. Die Auswahl der Belastungsklasse sollte unabhängig von der Überdeckungshöhe erfolgen; die irrtümliche Kombination beider Werte ist ein häufiger Fehler. Typische Nutzungsbeispiele, die den Spezifikationen der Belastungsklassen unseres Modulbereichs entsprechen, sind in der folgenden Tabelle dargestellt.

Nutzung über der Versickerungsanlage Empfohlene Belastungsklasse
Garten, Rasen, ausschließlich für Fußgänger bestimmte Bereiche HS-20
Private Zufahrt, leichter Fahrzeugverkehr HS-25 / SLW60
Parkplatz, gewerbliche Zufahrtsstraße EN 124 D400
Autobahn oder von schweren Nutzfahrzeugen befahrener Bereich EN 124 D400 mit durch einen Ingenieur geprüfter Überdeckungshöhe
Unsicher, welche Belastungsklasse Ihre Anwendung benötigt?
Stellen Sie unserem Ingenieurteam eine Frage zur Bemessung →

Der 6-lagige Einbauaufbau von Storm Manage

Wir sind überzeugt, dass die Darstellung des Einbaus in mehreren von unten nach oben aufgebauten Schritten leichter verständlich ist und eher der Betrachtung eines Querschnitts durch Bauaufsichten entspricht. Viele Einbauanleitungen verwenden nummerierte Checklisten, wir finden dieses Format jedoch weniger praxisnah.

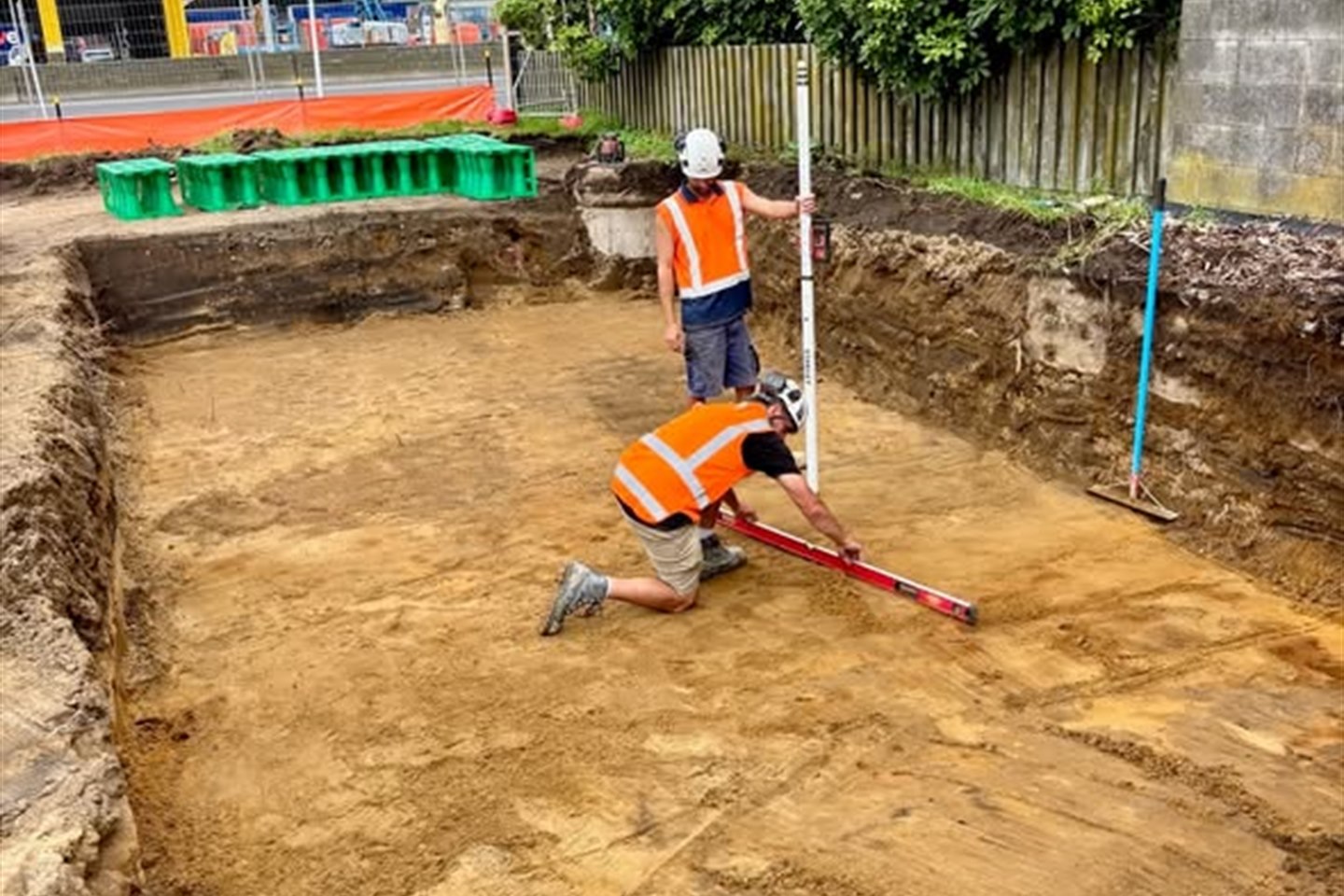

  • Aushub der Versickerungsanlage in Lage 1 und Prüfung der Testtiefe
    L1

    Aushub und Testtiefe

    Die tatsächliche Tiefe und Größe der Versickerungsgrube richten sich nach Ihrem Versickerungstest, nicht nach einer hypothetischen Kataloggröße.

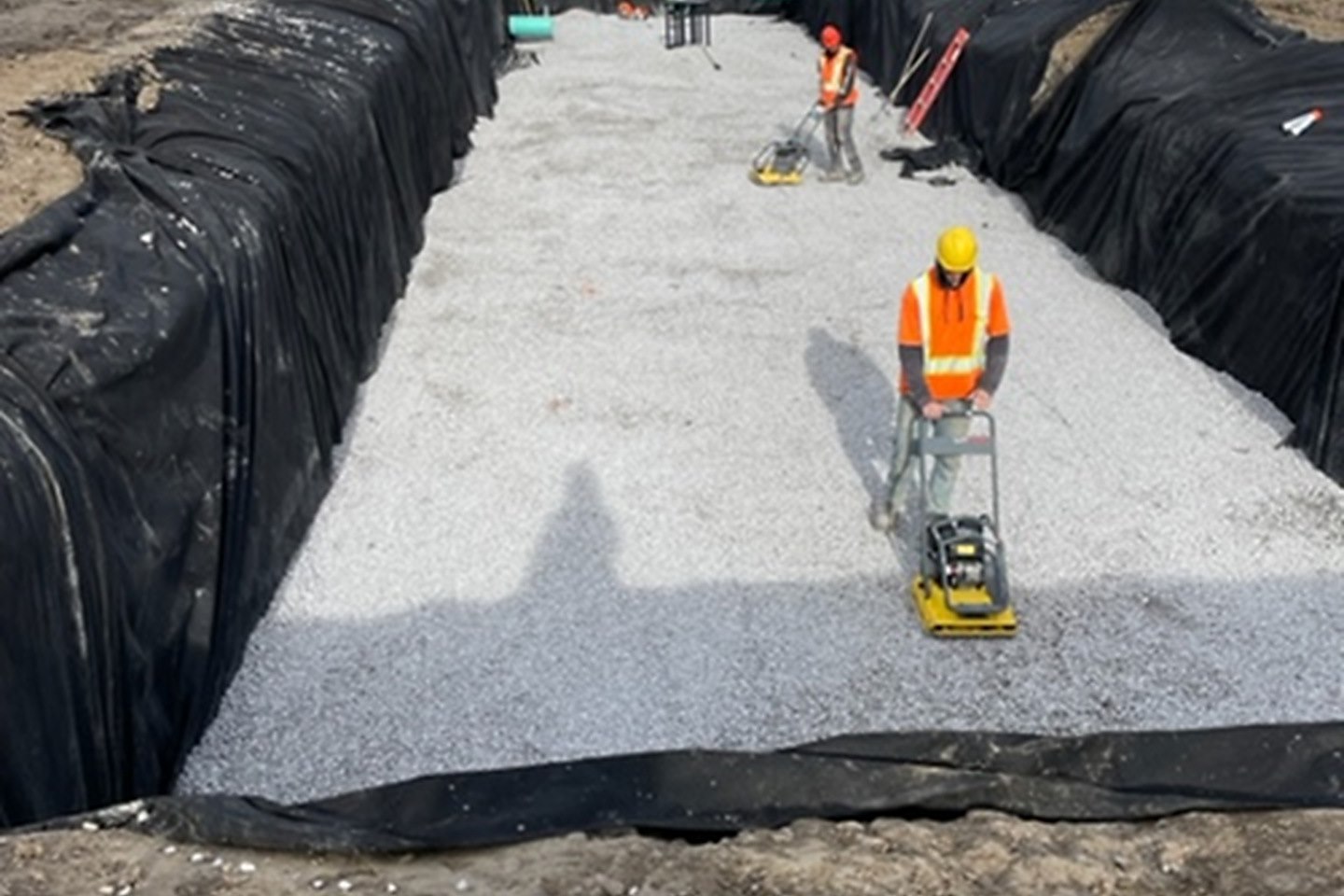

  • Lage 2: 150 mm verdichtete Basis für den Einbau der Versickerungsboxen
    L2

    Mindestens 150 mm verdichtete Basis

    Bringen Sie eine mindestens 150 mm starke Schicht aus Brechsand oder Erbsenkies ein und verdichten Sie sie, bevor Sie ein Versickerungsmodul in die Grube einsetzen.

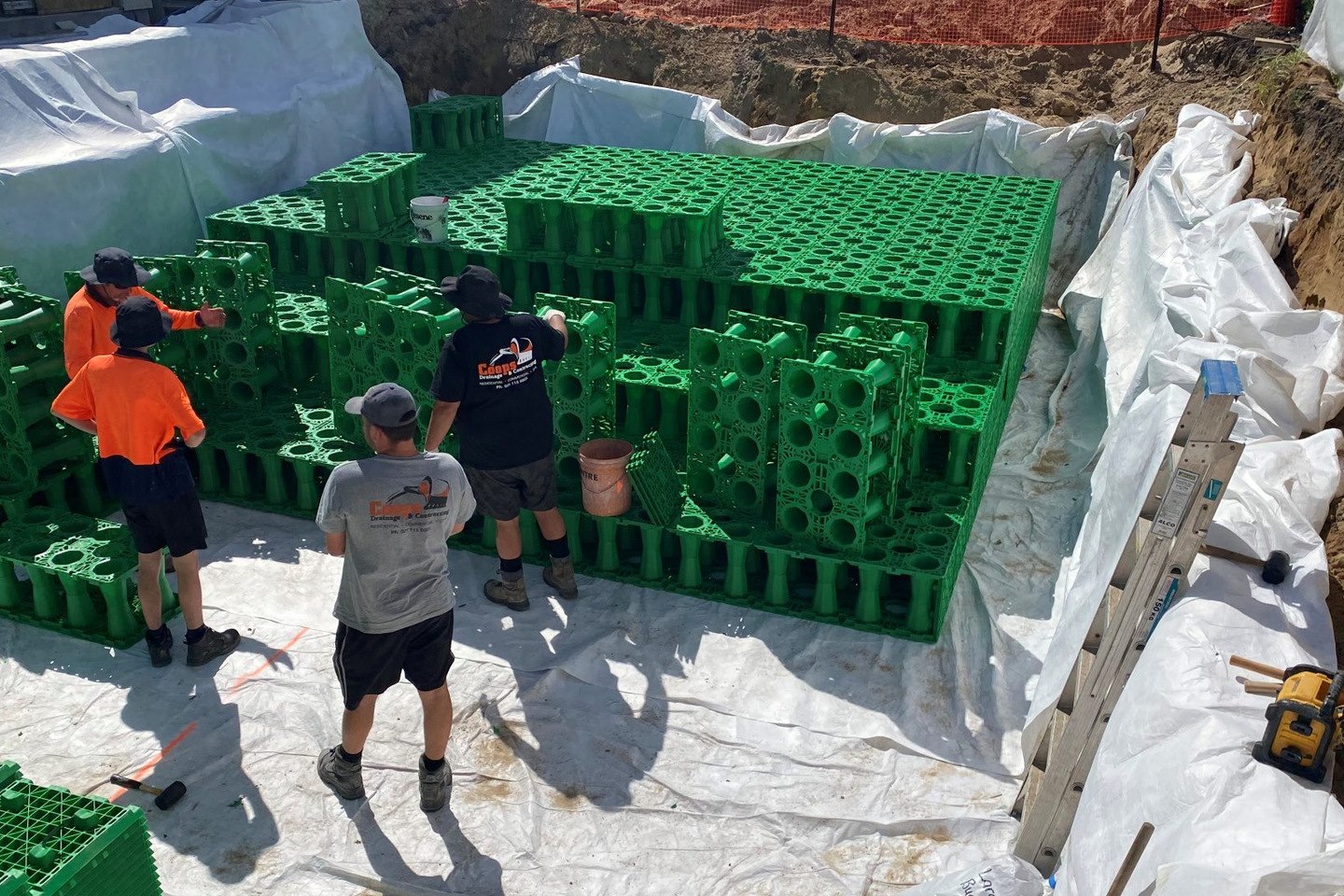

  • Lage 3: Platzierung der Versickerungsboxen auf einer Geotextilumhüllung
    L3

    Platzierung der Rigolenfüllkörper und Geotextilmembran

    Ordnen Sie die Versickerungsboxen in der ausgehobenen Grube an, verbinden Sie sie mit den mitgelieferten Clips oder Bändern, um sie zu sichern und Bewegungen zu verhindern, und umhüllen Sie die gesamte Baugruppe mit einer Vlies-Geotextilmembran.

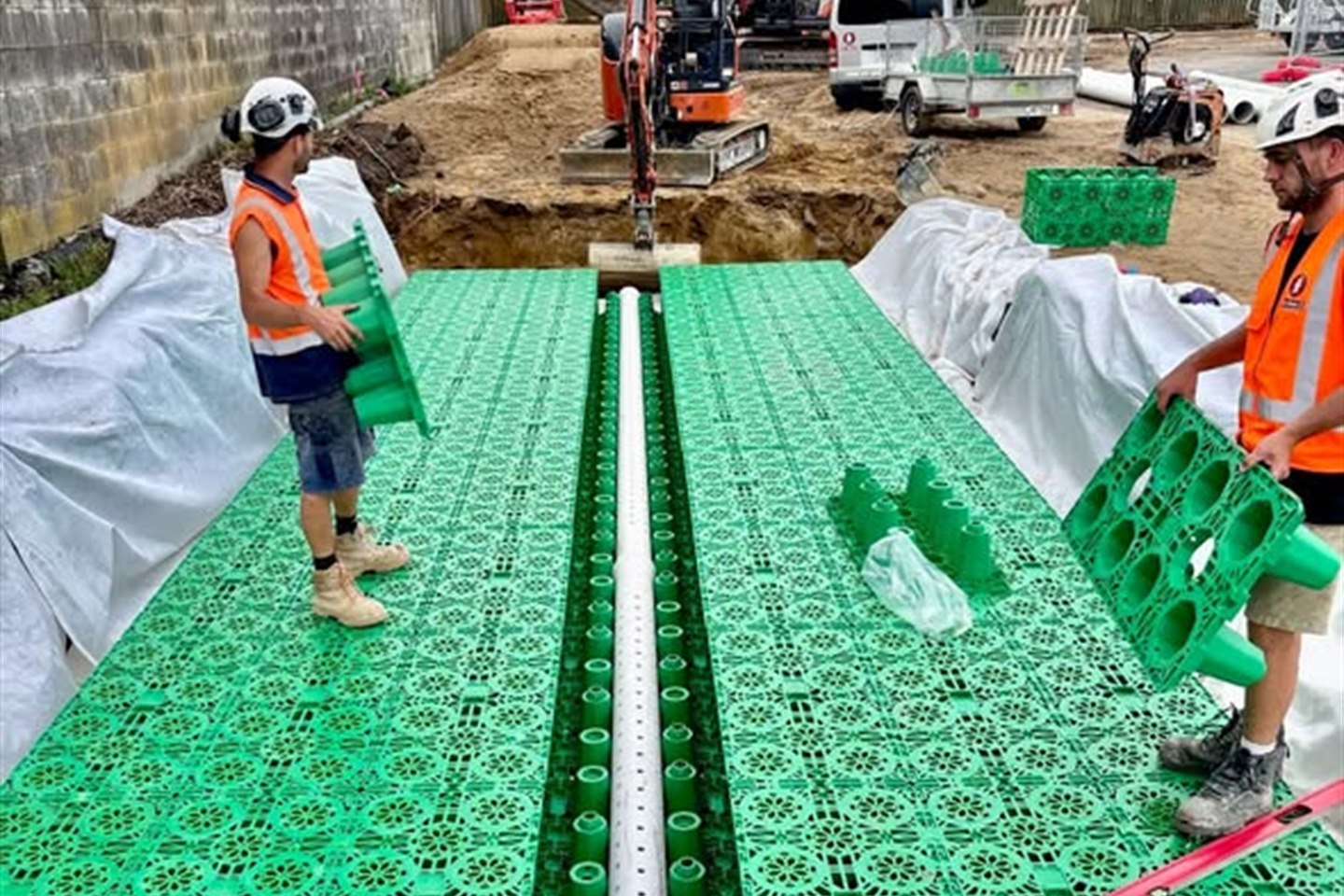

  • Lage 4: Platzierung der Versickerungsboxen mit zentralem Rohrkanal
    L4

    Anschluss von Niederschlagswasser- und Zulaufrohren

    Das Niederschlagswasserrohr und das vom Grundstück kommende Zulaufrohr sollten an den vorgesehenen, vorgestanzten Öffnungen angeschlossen und vor Beginn der Verfüllarbeiten an der montierten Versickerungseinheit befestigt werden.

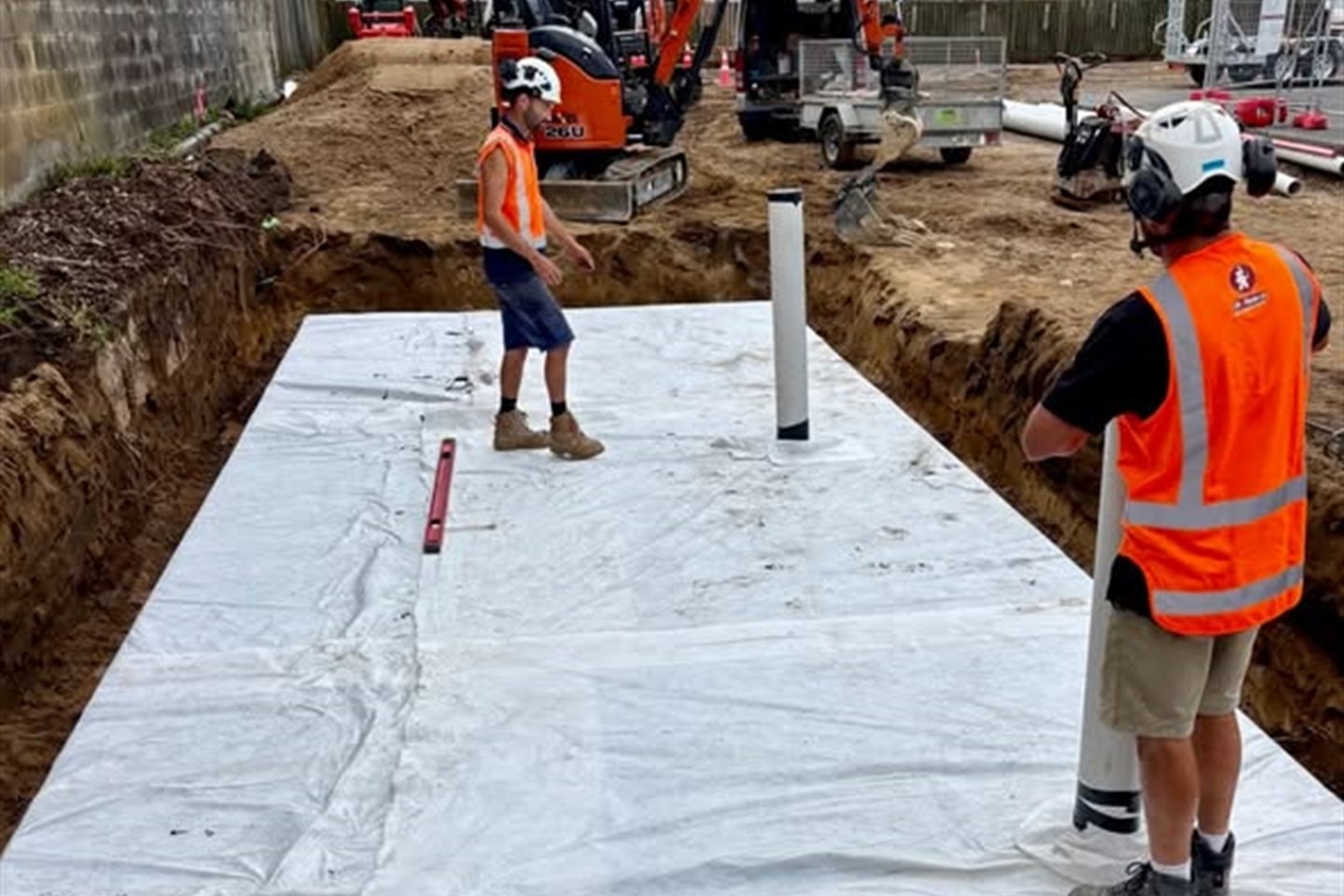

  • Lage 5: Mit Geotextil umhüllte Versickerungsbox mit Entlüftungsrohr
    L5

    Verfüllung und obere Überdeckung

    Verfüllen Sie den Bereich um die montierte Versickerungseinheit mit Sand oder Erbsenkies, bevor Sie die erforderliche Überdeckung aufbringen, um die vorgeschriebene Tiefe zu erreichen.

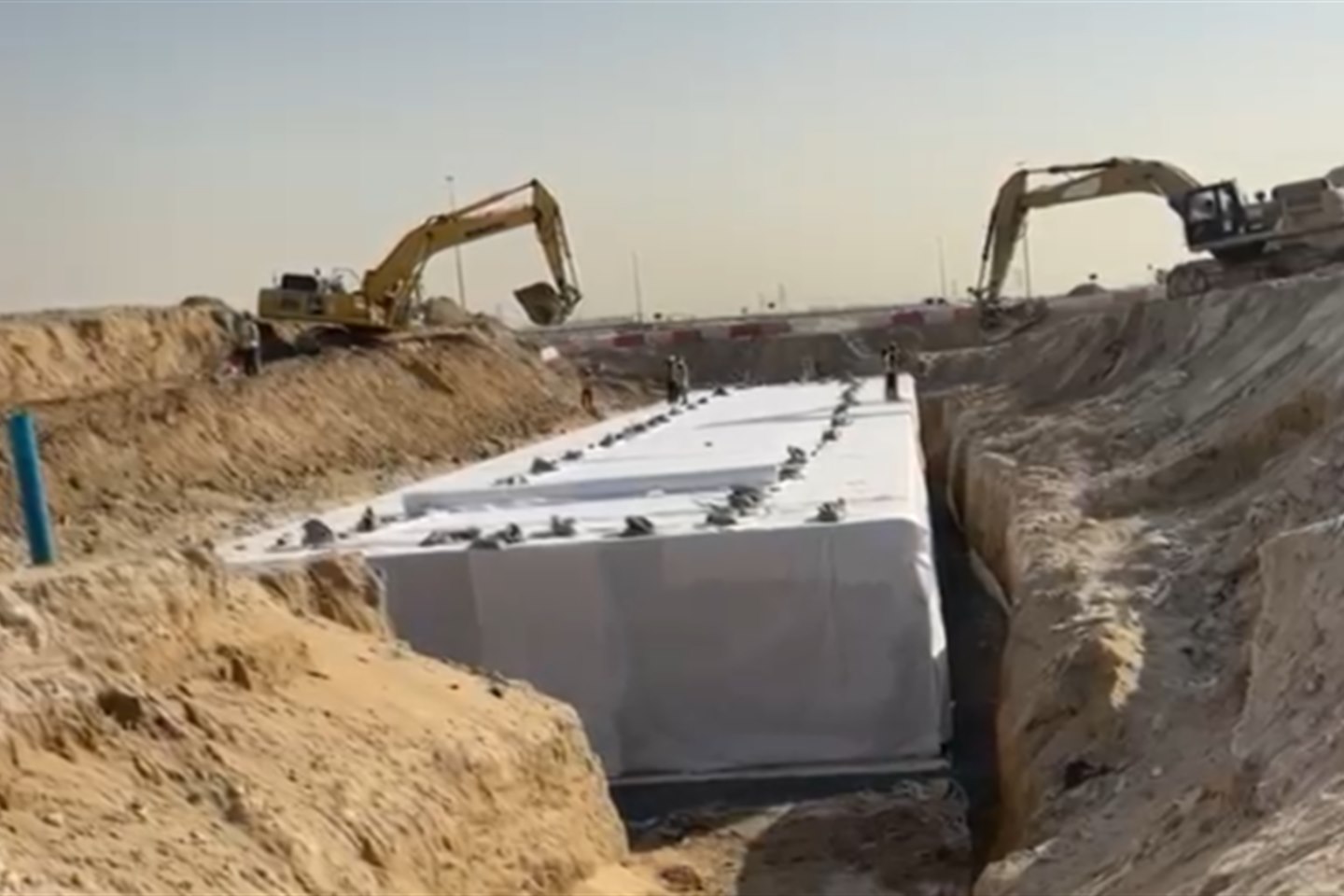

  • Lage 6: Fertiggestellte, mit Geotextil umhüllte Versickerungsanlage
    L6

    Oberflächenaufbau des Standorts

    Bringen Sie Rasen, Pflaster oder den sonst erforderlichen Oberflächenbelag über der fertigen Überdeckung wieder auf.

"In neun von zehn Fällen ist eine ausgefallene Versickerungsanlage mit Rigolenfüllkörpern nicht am Rigolenfüllkörper gescheitert – die Ursache war eine unvollständige Geotextilummantelung oder eine überhastet ausgeführte Verdichtung in Schicht 2. Wir sagen jedem Vertriebspartner dasselbe: Halten Sie die Schichtfolge genau ein, denn die Qualität des Rigolenfüllkörpers hängt davon ab, was ihn umgibt."
— Leitender Anwendungstechniker, Storm Manage

Der Fehler, den wir am häufigsten sehen

Die Geotextilumhüllung in Lage 3 aus Zeitgründen auslassen oder abkürzen. Das ist die mit Abstand häufigste Ursache dafür, dass Boden in die Hohlräume der Rigolenfüllkörper wandert – und zugleich die am wenigsten sichtbare, weil das System noch monatelang zu funktionieren scheint, bevor die Speicherkapazität merklich sinkt.
Möchten Sie die Zeichnung der einzelnen Lagen, bevor Sie ein Einbauteam einplanen?
Ihre Einbauzeichnung anfordern →
Geotextilumhüllung, Überdeckungshöhe und Verfüllung: Die Details richtig ausführen

Bei Tiefe und Überdeckung bleiben die meisten Wettbewerberleitfäden vage und nennen unabhängig von der Anwendung eine einzige Zahl. In der Praxis hängt die richtige Überdeckungshöhe davon ab, was sich über der Versickerungsanlage befindet.

Anwendung Empfohlene Überdeckungshöhe
Rasen, Blumenbeet, leichte Gartennutzung Mindestens 150 mm Überdeckung
Zufahrt, leichter Fahrzeugverkehr Mindestens 350 mm bei leichtem Verkehr
Gesamte Speicher-/Hohlraumtiefe Mindestens 1,0 m, typischerweise 1,3 m unter Gartenflächen
Versickerungsanlage oder „Drainagefeld“ – die beiden Abstandsregeln nicht verwechseln

Eine häusliche Versickerungsanlage aus Rigolenfüllkörpern ist eine andere Bauwerksklasse als ein größeres „Drainagefeld“ für Schmutzwasser; für beide gelten unterschiedliche Abstandsregeln. Drainagefelder für behandeltes Abwasser müssen mindestens 10 Meter von jedem Gebäude, 10 Meter von einem Gewässer und 50 Meter von einer Bohrung oder einem Brunnen entfernt sein – Werte, die irrtümlich auf gewöhnliche Versickerungsanlagen für Oberflächenwasser angewendet werden.[2] Wenn es sich bei Ihrem Projekt um eine standardmäßige Versickerungsanlage für Dach- oder befestigte Flächen handelt, gilt die oben genannte 5-m-/2.5-m-Regel.

Die Belastungsklasse ist beim Einbau von Kunststoff-Versickerungsboxen unter jeder befahrenen Fläche ebenso wichtig – ein auf mehrere Tonnen pro Quadratmeter ausgelegtes D400-Modul verhält sich unter einem Parkplatz ganz anders als dasselbe Modul unter einem Blumenbeet. Deshalb ist die Tabelle zur Überdeckungshöhe an die Anwendung und nicht an einen einzigen pauschalen Wert gebunden.

Benötigen Sie das Geotextil-Zertifizierungspaket für eine Projekteinreichung?
Zertifikatspaket zu Hohlraumanteil und Druckprüfung anfordern →

Modulare Rigolenfüllkörper gegenüber traditioneller, mit Bauschutt gefüllter Versickerungsanlage

Mit Bauschutt gefüllte Gruben und ältere Fertigbetonringe sind die traditionellen Verfahren, die bei kleineren Wohnprojekten noch immer spezifiziert werden. Unabhängig davon, ob Sie Versickerungsboxen oder eines dieser älteren Verfahren einsetzen, besteht der praktische Unterschied darin, wie viel des ausgehobenen Volumens tatsächlich Wasser speichert und wie durchlässig die Füllung oder das Bauwerk ist.

Faktor Storm Manage Rigolenfüllkörper-System Traditionelle Bauschuttfüllung
Hohlraumanteil 95% ~30%
Aushub für gleichwertiges Speichervolumen 1m³ Aushub ≈ 0,95m³ Speichervolumen 1m³ Aushub ≈ 0,3m³ Speichervolumen
Einbauarbeitsaufwand Montage durch zwei Personen, bei kleineren Systemen keine schweren Geräte erforderlich Handhabung großer Materialmengen, höherer Geräte- und Arbeitszeitaufwand
Statische Belastung Nach Belastungsklasse des Moduls bewertet (HS-20 bis D400) Variabel, abhängig von der Körnung des Bauschutts

Quelle: Vergleich der Hohlraumanteile, branchenübliche Werte (siehe Referenzen)

3.2×

Ungefähres Speichervolumen je m³ Aushub, Rigolenfüllkörper gegenüber Bauschuttfüllung (95 % gegenüber etwa 30 % Hohlraumanteil)

Der wesentliche Kompromiss lässt sich klar benennen: Bei einer Bauschuttfüllung kann man keine Umhüllung oder Geotextilanforderung falsch ausführen; genau deshalb ist sie toleranter gegenüber einem überhasteten Einbau – es gibt einfach weniger, was falsch eingebaut werden kann. Ein Rigolenfüllkörper-System bietet pro ausgehobenem Kubikmeter etwa das Dreifache an Speichervolumen, schöpft diesen Vorteil aber nur aus, wenn die Einbaureihenfolge aus dem obigen Abschnitt eingehalten wird.

Arbeits- und Terminaufwand im Maßstab des Projekts

  • Montage einer Versickerungsanlage mit Rigolenfüllkörpern im Wohnmaßstab: typischerweise ein Tag für zwei Arbeitskräfte, sobald der Aushub fertig ist
  • Bauschuttgrube mit gleichem Fassungsvermögen: anteilig mehr Aushub und Handhabung großer Materialmengen für dasselbe Speichervolumen
  • Bei gewerblichem Maßstab (Dutzende bis Hunderte m³) schlägt sich diese Lücke bei Aushub und Arbeitsaufwand direkt in der Projektlaufzeit nieder
Rigolenfüllkörper oder Bauschutt für einen bestimmten Standort vergleichen? Fordern Sie einen Bemessungsvergleich für Ihr Projekt an →

Zertifizierungen hinter jedem Storm Manage Versickerungs-Rigolenfüllkörper

Bauprodukte aus China bergen ein reales, gut dokumentiertes Risiko: „Qualitätsverfall“, bei dem die Leistung eines Lieferanten nach den ersten freigegebenen Chargen unbemerkt nachlässt. Die Antwort auf dieses Risiko ist keine Marketingaussage, sondern ein überprüfbarer Qualitätskontrollprozess für jede Charge.
CE EN 1852
Standard für Regenwassermodule (UDEM, 2024)
CIRIA C737
Statische Bemessung modularer Kunststoff-Rigolenfüllkörpersysteme (2016; ersetzt C680)
SGS-Druckprüfung
Druckprüfung jeder Charge (2024)
ASTM F2418
PP-Harz-Spezifikation (TRI)
CE EN 15381 / 15382
Geotextil (CELAB) / Geomembran (SGS)
ISO 9001/14001/45001
Qualitäts-, Umwelt- und Sicherheitsmanagement

Was vor dem Versand einer Charge tatsächlich passiert

  • Überprüfung der Druckfestigkeit anhand der angegebenen Belastungsklasse des Moduls
  • Kontrolle der Maßtoleranzen bei jedem Produktionslauf, nicht nur an Erstmusterproben
  • Kontrolle des Materialverhältnisses, wenn neben Neuware-PP ein Anteil recycelten PP festgelegt ist
  • Gewichtskonstanz pro Einheit – ein frühes Anzeichen für Probleme mit der Wanddicke
Wir korrigieren außerdem einen in dieser Branche häufigen Zitierfehler: Mehrere Lieferanten verweisen für die statische Bemessung von Kunststoff-Rigolenfüllkörpersystemen noch immer auf CIRIA C680, obwohl diese Richtlinie 2016 durch CIRIA C737 ersetzt wurde.[3] Storm Manage zertifiziert aktuelle Modulfamilien nach C737, nicht nach dem veralteten Vorgänger.

Warum Gewichtskonstanz das früheste QC-Signal ist

Ein Modul, das für seine ausgelegte Wanddicke geringfügig zu leicht ist, ist meist das erste sichtbare Anzeichen dafür, dass das Harzverhältnis von der Spezifikation abweicht – lange bevor dies in einer Druckprüfung erkennbar wäre. Dies bereits auf Chargenebene und nicht erst nach dem Einbau zu erkennen, ist der Sinn der Prüfung jedes Produktionslaufs anstelle ausschließlicher Erstmusterprüfungen.
Benötigen Sie Unterlagen für eine Konformitätseinreichung?
Vollständige Konformitätsunterlagen herunterladen →
<!DOCTYPE html> Beschaffungsleitfaden

Beschaffungsleitfaden, Lieferzeit, Containerbeladung und OEM-Unterstützung

Im Vereinigten Königreich gibt es bereits mehrere etablierte Großhändler, die Versickerungsboxen mit gewerblichen Rabatten und schneller Inlandszustellung verkaufen. Händler und Auftragnehmer, die Versickerungsboxen einbauen oder eine Versickerungsanlage im Projektmaßstab errichten möchten, fragen zu Recht, warum sie bei einem Hersteller in Shenzhen statt bei einem britischen Wiederverkäufer mit Lagerbestand kaufen sollten.

Wo die Beschaffung direkt ab Werk die Kalkulation tatsächlich verändert

Ein britischer Wiederverkäufer verkauft einen fremden Standard-Rigolenfüllkörper mit Handelsaufschlag. Storm Manage bietet für projektbezogene Mengen Preise direkt ab Werk, stellt technische Zeichnungen nach anerkannten LID-/SuDS-Bemessungsgrundsätzen sowie Containerbeladungspläne vor Ihrer Zusage bereit und ermöglicht OEM-/ODM-Kooperationen für kundenspezifische Formen – Leistungen, die ein Wiederverkäufer von Drittanbieter-Lagerware nicht anbieten kann.

  • CAP-01
    Mehr als 200 Spritzgussmaschinen und mehr als 12 Formensätze für Standard-, Schwerlast-, Flachbox-, Verbinder- und Endkappenvarianten
  • CAP-02
    Fabrik mit mehr als 200.000 m²: Spritzguss, Formenentwicklung, Qualitätskontrolle und Lagerung fertiger Waren an einem Standort
  • CAP-03
    Monatliche Produktion von 50.000m³, jährliche Kapazität von mehr als 600.000 m³
  • CAP-04
    Entwicklung kundenspezifischer LOGO-Formen möglich, Lieferzeit 45-60 Tage, flexible Mindestbestellmenge von einzelnen Projekten bis zu mehr als 100.000 m³
  • CAP-05
    Komplettes unterirdisches Entwässerungsset für Versickerungsanlagen im Projektmaßstab verfügbar: Rigolenfüllkörper, Geotextil, Geomembran, Verbinder, Schlammfang und Kontrollschacht in einer Bestellung – bis hin zu 300-mm-Verbindungsstücken – statt jedes Teil einzeln zu beschaffen
  • CAP-06
    Die Standard-Lieferzeit beträgt 3–10 Tage nach Auftragsbestätigung. Ein 40HQ-Container fasst bei optimierter Stapelung bis zu 330m³ eingebautes Speichervolumen; standardmäßig erfolgt die Verladung FOB Shenzhen, Yantian oder Shekou, Qingdao oder Ningbo auf Anfrage.

Was Ihren Endpreis bestimmt – keine einzelne Zahl, sondern die tatsächlichen Faktoren

  • Für Ihr Projekt festgelegte Modulanzahl und Belastungsklasse
  • Verhältnis von Neuware zu recyceltem PP
  • Effizienz der Containerbefüllung beim Gesamtvolumen Ihres Projekts
  • Individuelle Formwerkzeuge, falls Ihr Projekt eine nicht standardisierte Variante erfordert

Wenden Sie sich an Storm Manage für ein projektspezifisches Angebot auf Grundlage dieser Faktoren.

Der entscheidende Unterschied für Händler und größere Auftragnehmer ist die OEM/ODM-Zusammenarbeit, sie ist nicht nur eine Verkaufsfloskel. Eine individuelle Form kann in der Herstellung 45-60 Tage dauern. Storm Manage weist Sie jedoch darauf hin, wenn der Standort besser für eine unserer bestehenden Formenvarianten geeignet ist (davon haben wir mehr als ein Dutzend), statt für eine neue; dadurch geht es fast immer schneller und günstiger. Wir würden in diesem Quartal lieber eine Lagerformenvariante versenden, als jemandem ein Projekt für individuelle Formwerkzeuge zu verkaufen, das er nicht benötigt.

Schätzung der Containerbeladung anfordern → Benötigen Sie Zahlen zur Containerbeladung für ein bestimmtes Projektvolumen?
Technische Tools für die Installation von Versickerungsboxen
Volumen- und Mengenrechner für Versickerungsboxen
Tool für den Zugang zur Anlage
BRE Digest 365: Auswertung des Versickerungsversuchs (Vp)
Tool für den Zugang zur Anlage
Modulare Versickerungsbox im Vergleich zur mit Schotter gefüllten Versickerungsanlage – Aushubvergleich
Tool für den Zugang zur Anlage
Rechner für Containerbeladung und Lieferzeit
Tool für den Zugang zur Anlage

FAQ

Wie tief müssen Versickerungsboxen eingebaut werden?

Mindesttiefe für das Speichervolumen 1,0 m; unter Gärten sind 1,3 m üblich. Über den Boxen sollte die Überdeckung mindestens 150 mm bei Gärten/Rasenflächen und 350 mm bei leichter Fahrzeugnutzung betragen.

Müssen Versickerungsboxen mit einer Geotextilmembran umwickelt werden?

Ja, eine vollständige Umhüllung des montierten Systems mit einem Vlies-Geotextil an allen Seiten ist erforderlich, damit kein Boden in die Hohlräume der Boxen eingetragen wird. Das Weglassen oder nur teilweise Umhüllen des Systems ist der wichtigste einzelne Grund für ein mit der Zeit verringertes Speichervolumen.

Müssen Versickerungsboxen mit Kies gefüllt werden?

Nein, die Boxen selbst machen eine Kies- oder Schotterfüllung innerhalb des Speichervolumens überflüssig. Kies oder Brechsand sollte als Untergrund- und seitliches Füllmaterial rund um das umhüllte Boxensystem verwendet werden, nicht innerhalb des Systems.

Sind Versickerungsboxen zulässig, und gibt es Regeln für die Standortwahl?

Ja, sofern die Abstände gemäß Approved Document H der Building Regulations eingehalten werden, also mindestens 5 m zu jedem Gebäude und 2,5 m zu jeder Grundstücksgrenze. Eine zu nah eingebaute Versickerungsanlage kann versetzt werden müssen.

Wie viele Versickerungsboxen benötige ich?

Das Speichervolumen wird aus der entwässerten Dach- oder befestigten Fläche, der Bemessungsregenrate und dem Ergebnis des Versickerungsversuchs berechnet – nicht pro m² Boxenfläche. Bestätigen Sie zuerst das Ergebnis des Versickerungsversuchs, bevor Sie bestellen.

Wie viel kostet die Installation einer Versickerungsbox typischerweise?

Lokale Handwerkerleitfäden und Installateursforen im Vereinigten Königreich schätzen die Kosten für eine typische häusliche Installation einer Versickerungsanlage aus Boxen auf £1.500 - £2.500 (einschließlich Einbau); darin enthalten sind lokale Arbeitsleistungen und Materialien. Die Systemkosten von Storm Manage umfassen keinen Einbau vor Ort – diesen übernimmt Ihr eigenes Team oder ein lokaler Auftragnehmer mit einem von uns gelieferten System zu werkseitigen Projektpreisen.

Installiert Storm Manage Versickerungsanlagen vor Ort?

Nein. Wir liefern die modulare Versickerungsbox, die Geotextilmembran, Verbinder sowie Einbauanweisungen und -details. Der Einbau vor Ort erfolgt durch Ihr Team oder einen von Ihnen beauftragten Auftragnehmer gemäß diesen Anweisungen.

Sind Versickerungsboxen für jede Bodenart geeignet?

Nein, Versickerungsboxen benötigen einen durchlässigen Untergrund, damit Wasser wirksam versickern kann. In schweren Lehmböden oder undurchlässigen Böden ist eine wirksame Versickerung mit Boxen jeglicher Qualität nicht möglich. Genau deshalb haben wir den Versickerungsversuch im Abschnitt Planungsspezifikationen vorgeschrieben; er ist keine Formalität.

Worin besteht der Unterschied zwischen einer Versickerungsbox und einem Regenrückhaltebehälter?

Eine Versickerungsanlage ist ein Versickerungssystem, das Wasser in den Boden einleitet – sie hat kein Auslaufrohr. Ein Regenrückhaltebehälter ist ein Rückhaltesystem, das Wasser kurzzeitig speichert, bevor es kontrolliert über einen Auslauf abgeleitet wird, häufig in eine Kanalisation oder ein Gewässer. Das Boxenmodul von Storm Manage ist die Basiskomponente für beide Systeme; der einzige Unterschied ist die Auslaufspezifikation. Für Projekte in Australien, bei denen Regenrückhaltung statt Versickerung erforderlich ist, bildet dieselbe Modulfamilie die Grundlage für unsere Planung und Installation von OSD-Tanks, ausgelegt für die OSD-Konformität mit den Vorgaben der Kommunen in NSW.

Kann Storm Manage eine kundenspezifische Boxenvariante für ein nicht standardisiertes Projekt liefern?

Ja, im Rahmen einer OEM/ODM-Zusammenarbeit, sofern das Projektvolumen die Werkzeugkosten trägt. Zunächst prüfen wir, ob eine Form aus unserem Standardsortiment Ihre Anforderungen erfüllt, damit wir Ihnen die schnellste und kostengünstigste Lösung anbieten können, bevor wir individuelle Formwerkzeuge vorschlagen.
