Tanque de detención de aguas pluviales

Sistemas subterráneos de tanques de detención de aguas pluviales

Detenga la escorrentía máxima bajo sus estacionamientos y recupere el terreno superior con módulos geocelulares de polipropileno con 95 % de vacíos, que superan a las cámaras arqueadas en área de excavación y se envían en formato plano desde nuestra propia fábrica.

Un tanque subterráneo de detención de aguas pluviales almacena temporalmente la escorrentía pluvial y luego la descarga a un caudal controlado. Storm Manage lo fabrica como un módulo geocelular de polipropileno de la serie ST, con 95 % de vacíos y una clasificación de 20 a 60 t/m² (adaptada a las clases de profundidad de recubrimiento AASHTO H-20 y HS-25), para que la superficie superior —paisaje o vialidad— siga siendo utilizable.

Solicite una cotización con especificaciones de EE. UU. →

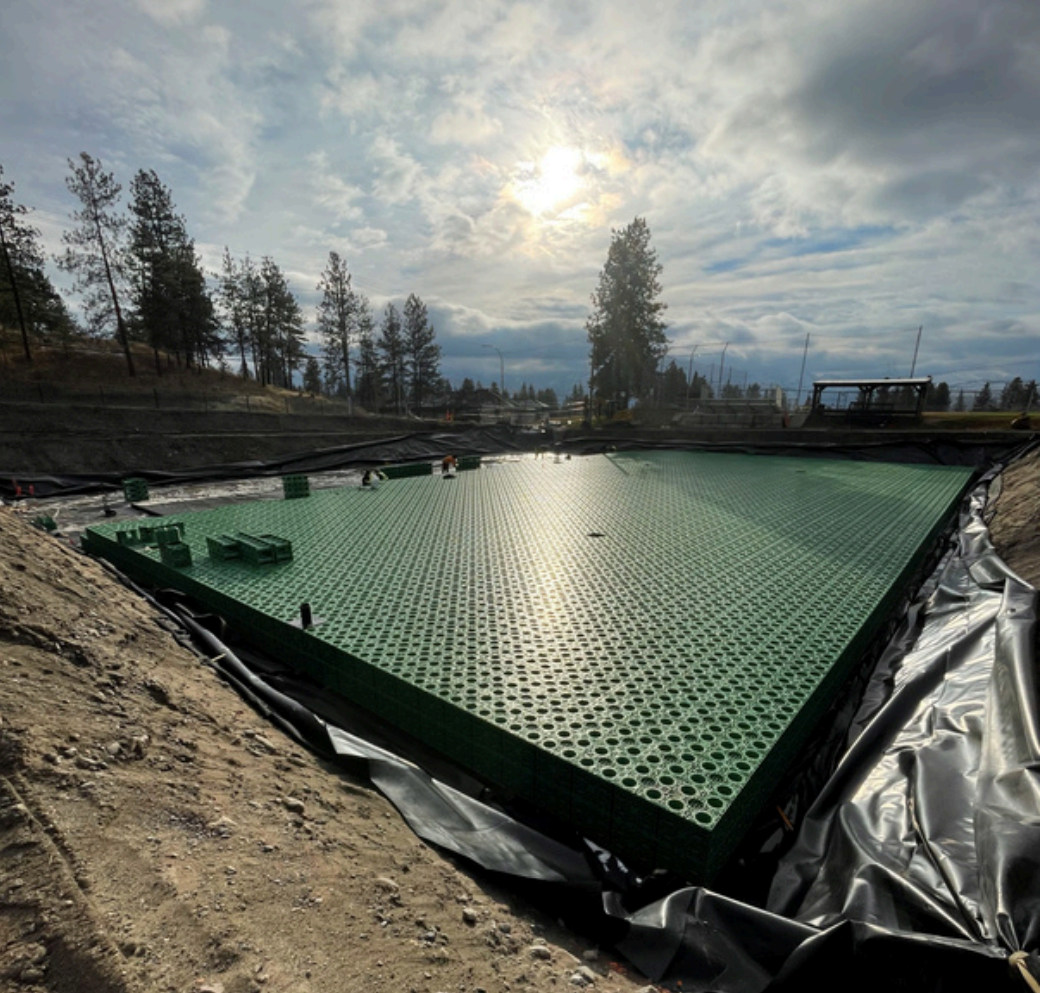

Tanque verde modular geocelular de detención de aguas pluviales instalado en una excavación impermeabilizada

Lo que cubre este centro, de un vistazo:

Gama y clase de carga ST-E20 a ST-H60, con clasificación de 200–600 kN/m² (20–60 t/m²), adaptada a las clases AASHTO de profundidad de recubrimiento.
Cálculo del área de implantación 95 % de vacíos frente a ~35–40 % efectivos para una cama de piedra; aproximadamente 1.05× de excavación en lugar de ~2.6×.
Pruebas Compresión SGS, Intertek CIRIA C680, CE EN1852/EN15381, ASTM D4632 y los datos de fluencia de ASCE que la mayoría de los fabricantes omite.
Dirige a un flujo de trabajo activo de costos y dimensionamiento, y a un desglose de cumplimiento de desarrollo de bajo impacto / EPA / BMP.

Por qué la escorrentía del sitio no obtiene aprobación y cómo la detención subterránea lo corrige

El desarrollo sustituye el terreno capaz de albergar un estanque por techos y estacionamientos, por lo que la escorrentía pluvial sale del sitio más rápido y en un volumen mucho mayor que el que descargaba la cuenca antes del desarrollo. Gestionar esa escorrentía es lo que evalúa un revisor de planos, y en la mayoría de las jurisdicciones rechazan el hidrograma posterior al desarrollo porque, durante fenómenos meteorológicos severos, provoca inundaciones y erosión aguas abajo, sobrecarga los sistemas de drenaje pluvial y alcantarillado, y arrastra sedimentos a las aguas superficiales. En sitios con terreno limitado, donde la disponibilidad de suelo descarta un estanque de retención superficial, ese rechazo es donde comienza una solución subterránea.

La detención subterránea responde a ese rechazo almacenando el caudal máximo bajo el nivel del terreno y liberándolo mediante un control del punto de descarga al caudal previo al desarrollo. A diferencia de un estanque de detención sobre el terreno, un sistema de almacenamiento subterráneo libera el área pavimentada superior y conserva ese espacio para estacionamiento o paisaje; por eso los ingenieros eligen soluciones subterráneas de detención de aguas pluviales y trasladan el almacenamiento a estructuras subterráneas en sitios con terreno limitado.

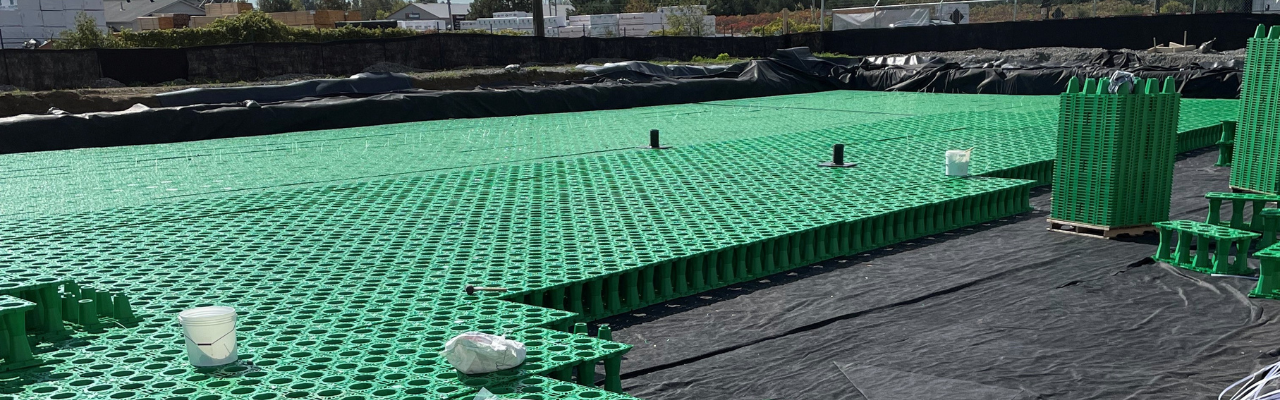

Módulos geocelulares verdes de detención de aguas pluviales ensamblados en una excavación impermeabilizada

SIMULACIÓN ACTIVA

Detención frente a los términos que usan los revisores:

Detención almacena temporalmente la escorrentía y luego la libera lentamente para atenuar los caudales máximos a un ritmo controlado (atenuación del caudal máximo).
Retención / infiltración retiene el agua para que se infiltre en el subsuelo y recargue el agua subterránea; es la variante de sistema subterráneo de detención e infiltración con fondo abierto.
Pretratamiento etapa de captura de sedimentos y residuos aguas arriba del tanque, exigida por la mayoría de las jurisdicciones para proteger la capacidad de almacenamiento y mejorar la calidad del agua.

La detención es una práctica de gestión óptima, no todo el permiso

Storm Manage construye la capa de almacenamiento de esa cadena: un tanque modular de detención dimensionado para gestionar la escorrentía y evitar inundaciones durante la tormenta de diseño, con estructuras de pretratamiento y de descarga especificadas junto con él. La contrapartida que los compradores pasan por alto es que la detención atenúa el máximo, pero por sí sola no obtiene créditos de calidad del agua, desarrollo de bajo impacto (LID) ni infraestructura verde para aguas pluviales; por eso este centro dirige el trabajo de permisos y LID/EPA/BMP a un desglose de cumplimiento específico.

¿No está seguro de lo que aceptará su jurisdicción?

Hable con nuestro equipo para obtener una guía de permisos y cumplimiento →

La gama modular de detención de Storm Manage: modelos y clases de carga de EE. UU.

La serie ST es una familia de módulos geocelulares de celdas abiertas escalada en cuatro clasificaciones de carga, de modo que se especifica según el tráfico sobre el tanque y no por una sola etiqueta. Cada modelo mantiene el mismo porcentaje de vacíos de ~95 %; lo que cambia es la clasificación de compresión vertical, la formulación del polipropileno y la vida útil resultante, no el tamaño de la celda.

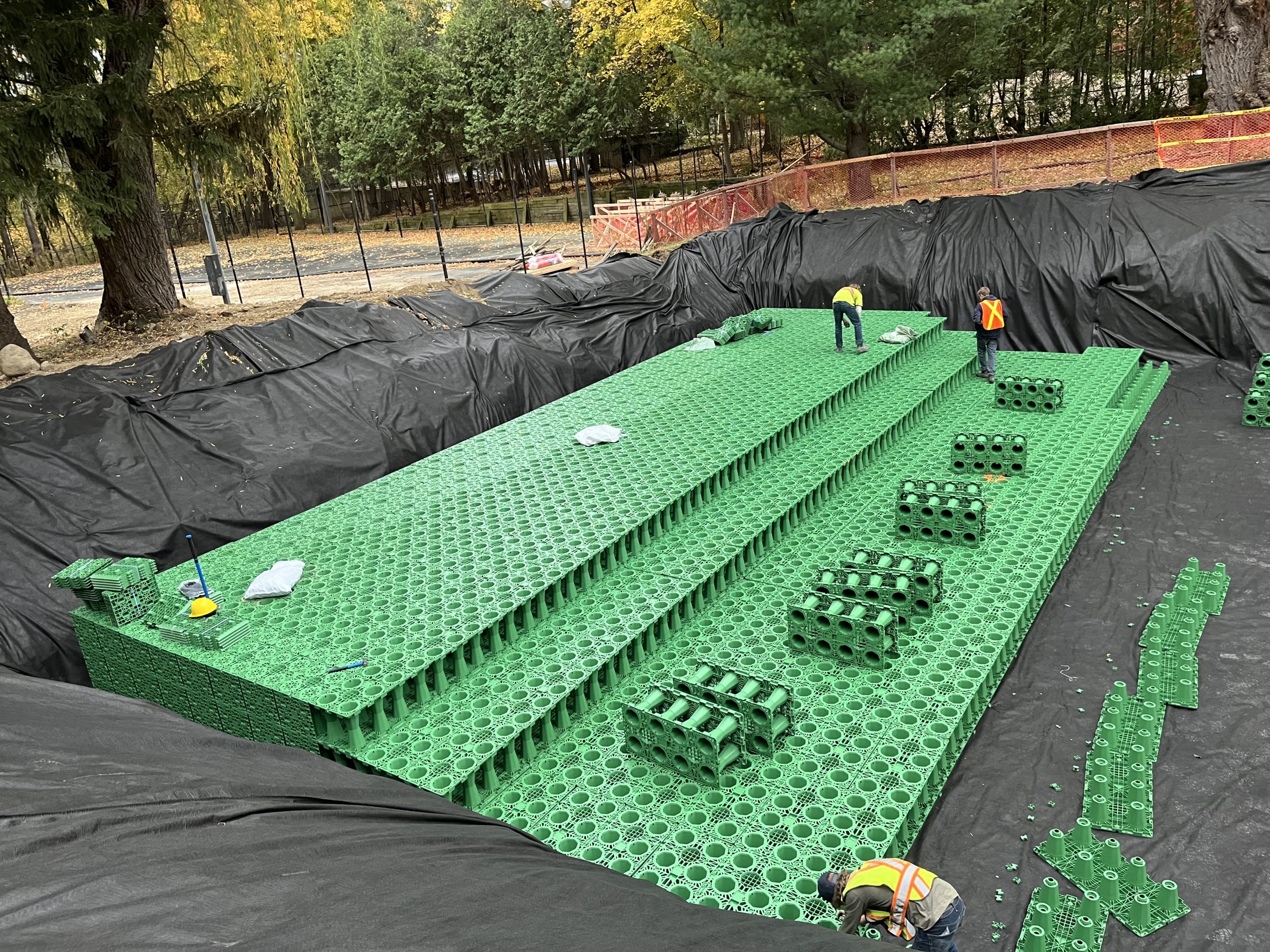

Trabajadores ensamblando un tanque verde modular de detención de aguas pluviales en una excavación impermeabilizada

Tanque modular de detención de la serie ST: tabla de especificaciones (todos los modelos con ~95 % de vacíos)

Modelo	Clasificación de carga vertical	Uso típico	Material
ST-E20	20 toneladas/m² (200 kN/m²)	Paisaje, peatones, sin tráfico vehicular	PP reciclado
ST-L30	30 toneladas/m² (300 kN/m²)	Estacionamientos, vehículos ligeros (~AASHTO H-20)	PP reciclado
ST-M40	40 toneladas/m² (400 kN/m²)	Vías de acceso, carriles para bomberos y recolección de basura (~AASHTO HS-25)	PP 100 % reciclado
ST-H60	60 toneladas/m² (600 kN/m²)	Patios industriales pesados, plataformas de puertos y aeropuertos	PP 100 % virgen
ST-Custom	Especificado para el proyecto	Área de implantación o altura de celda no estándar	Según especificación

Las alturas de celda de 400 mm y 500 mm proporcionan aproximadamente 190 L y 237.5 L de almacenamiento por módulo, por lo que la capacidad aumenta en incrementos previsibles. Elegir una clase de carga inferior a la necesaria es un modo costoso de fallo cuando un camión de bomberos de 25 toneladas cruza la losa; por eso cualquier modelo de 50 t/m² o más se envía en polipropileno 100 % virgen en lugar de PP reciclado.

Gancho C, selector de profundidad de recubrimiento → clase de carga para EE. UU.

Un módulo plástico no lleva una «insignia HS-25» como una tapa de pozo lleva una marca de clase; lleva una carga de rueda clasificada aplicable dentro de un rango de profundidad de recubrimiento establecido. Dimensione el recubrimiento sobre el tanque y el vehículo más pesado previsto, y seleccione un modelo:

Superficie sobre el tanque	Carga más pesada	Recubrimiento mín.	Clase AASHTO	Modelo
Césped / paisaje	Peatones, cortadora de césped	12–18 in	—	ST-E20
Estacionamiento, entrada vehicular	Vehículo de pasajeros / camión ligero	18–24 in	H-20	ST-L30
Vía de acceso, carril de servicio	Vehículo de bomberos, camión de basura	Relleno compactado de 18–24 in	HS-25	STT-M40
Plataforma industrial / portuaria	Manipulador de contenedores cargado	24–48 in (según la AHJ)	>HS-25	ST-H60

HS-25 cubre los tipos de vehículos de bomberos y camiones de basura que los revisores municipales suelen evaluar. Las clases de carga viva vial de EE. UU., AASHTO H-20 y HS-25, suelen ser la norma de referencia para estructuras subterráneas de detención que soportan tráfico en muchas especificaciones de departamentos de transporte y municipios. En última instancia, su proyecto está determinado por los requisitos específicos del sitio de la AHJ, no por una insignia universal. En sitios donde la AHJ exige un sistema de fondo abierto para acceso e inspección, esta herramienta plantea esa decisión en lugar de ocultarla.

¿Necesita las cifras para un expediente? Descargue la ficha técnica de EE. UU. (PDF), con clasificaciones de carga por modelo y tablas de profundidad de recubrimiento; no se requiere cotización.

Obtener cotización instantánea →

Módulo geocelular frente a cámara arqueada y bóveda de concreto: área de implantación y porcentaje de vacíos

La métrica que determina el presupuesto de un sistema subterráneo de detención no es el precio del módulo, sino el costo instalado del espacio vacío: la verdadera prueba de qué sistema es rentable, un marco que incluso los proveedores de arcos de concreto reconocen ahora. Confundir el precio por pie cúbico de material con el precio por pie cúbico de almacenamiento es el error más costoso de esta categoría y sesga aproximadamente cuatro de cada diez ofertas de proyecto.

Gancho A, índice de área de implantación según porcentaje de vacíos

Sistema	Vacío efectivo	Excavación por pie cúbico almacenado	Contrapartida
Módulo geocelular (ST)	~95%	~1.05×	Requiere recubrimiento diseñado y diseño con clasificación de fluencia
Cámara arqueada de HDPE	~40–50%	~2.2×	Inspección con fondo abierto; mayor relleno de piedra
Cama de piedra / grava	~33–43%	~2.6×	Material más barato, excavación más grande
Bóveda de concreto prefabricado	Alta	Eficiente	Pesada: ~73 frente a ~8 cargas de camión; riesgo de juntas y fisuras

Aunque el manual municipal de aguas pluviales de Filadelfia asigna a la piedra una porosidad de 0.40, también reconoce que los sistemas de rejilla pueden alcanzar un 95 % de vacíos, lo que convierte el porcentaje de vacíos en un dato de diseño y permisos, no en una métrica de marketing. El propio modelado de almacenamiento de la EPA sitúa una cama de agregados en una relación de vacíos a sólidos de 0.5–0.75 (aproximadamente 33–43 % de la envolvente bruta), lo que confirma de forma independiente la cifra de ~35–40 % para la piedra.

Instalación de un centro de tanques subterráneos de detención de aguas pluviales

Frente a cámaras arqueadas grandes, sistemas de tubería metálica corrugada y piedra maciza, los módulos ofrecen ventajas importantes en el área de excavación: el 95 % de vacíos del módulo requiere aproximadamente 1.05:1 de relleno de movimiento de tierras (respecto al almacenamiento protegido), frente a ~2.6:1 para camas de grava, y los instaladores calculan alrededor de 40-60 % menos piedra que para cámaras arqueadas. Un sitio de Houston informó que esta diferencia de excavación ahorró $224,000, mientras que otro de Nueva Jersey ahorró $493,000 durante la fase de construcción (según estimaciones del contratista para la excavación).

Frente a una bóveda de concreto, la comparación honesta es más limitada

Debido a su uso eficiente del área de excavación, las directrices de la EPA indican que las estructuras rectangulares de cajas de concreto —los tanques y bóvedas subterráneos de detención de concreto que muchas especificaciones antiguas adoptan por defecto— pueden alcanzar densidades de almacenamiento mayores que los arcos o las tuberías. La principal ventaja de los módulos está en la manipulación y la logística: por ejemplo, un sistema en formato plano que entrega 75,000 pies cúbicos de almacenamiento puede requerir solo 8 cargas de camión frente a unas 73 para elementos prefabricados, y la instalación es eficiente: dos trabajadores encajan con cierre a presión entre 3,000–4,000 pies cúbicos de capacidad por día.

¿Quiere comparar esto con el costo de su suelo y el valor del terreno?

Solicite una estimación de costos normalizada por vacíos para su sitio →

Planifique su sistema de detención, costos, dimensionamiento y cumplimiento

Dos decisiones gobiernan la mayoría de los proyectos de detención y dan forma al diseño general del sitio: qué tamaño debe tener y cómo cumplir con los requisitos locales de aguas pluviales. El dimensionamiento insuficiente es el costoso fallo que los revisores detectan tarde, por lo que cada decisión tiene su propia hoja de trabajo a continuación, basada en datos de costos instalados de entre $8.60 y $15.08 por pie cúbico.

Costos y dimensionamiento

Introduzca el área de su sitio, el caudal máximo, la tarifa de excavación del suelo y la condición del recubrimiento para obtener una selección aproximada del modelo, el volumen de almacenamiento y una comparación de costos entre área de implantación y excavación que muestre cuánto terreno valioso libera el módulo frente a los arcos y la grava.

En lugar de una cotización del proveedor, se basa en rangos publicados por competidores para costos instalados por $/CF: módulo $8.60–10.98, arco $9.45–13.24 y prefabricado $13.22–15.08; así, la estimación se fundamenta en datos, no en suposiciones.

Obtenga una estimación de dimensionamiento →

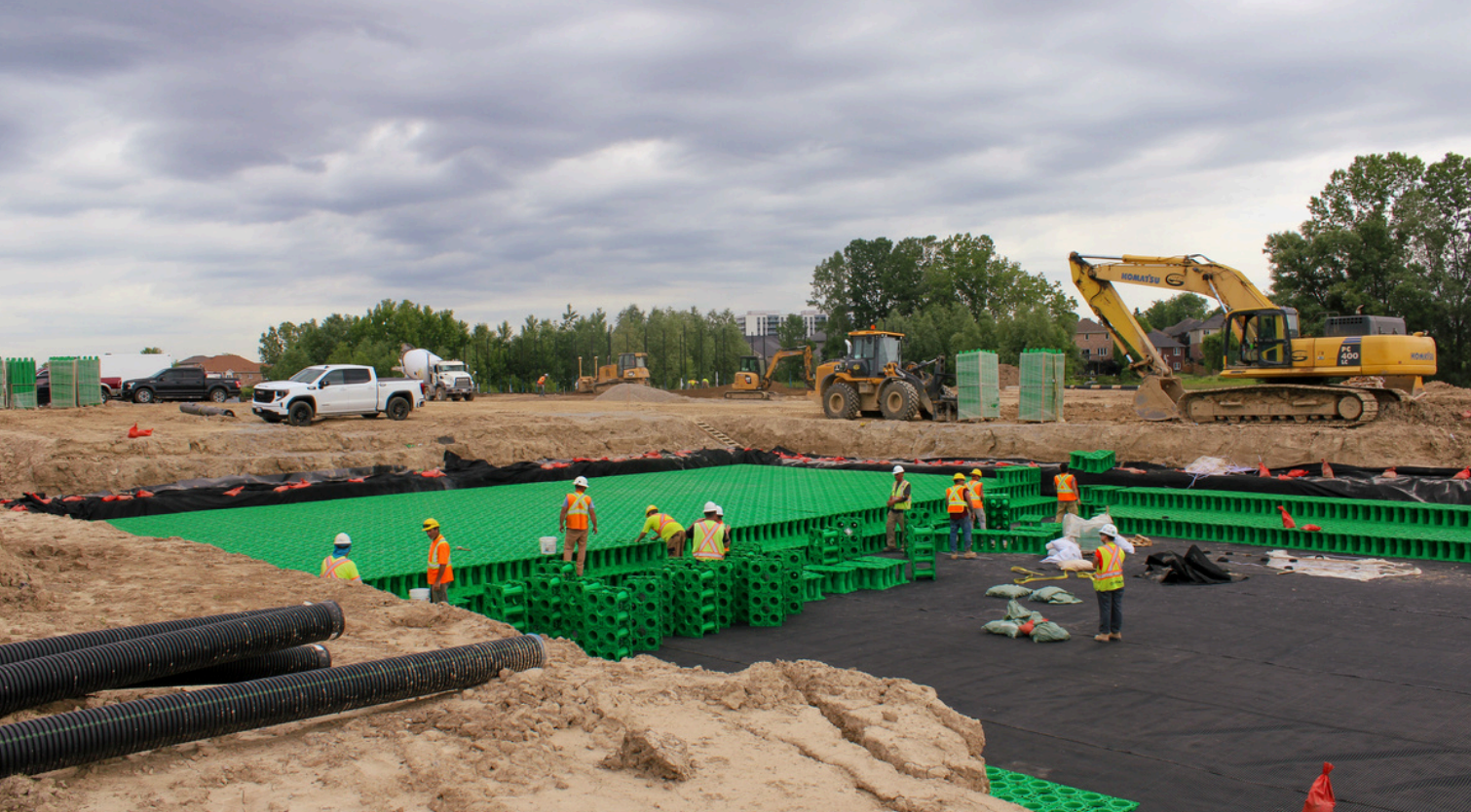

Equipo de construcción instalando un gran tanque verde geocelular de detención de aguas pluviales

Mapeo de parámetros de cumplimiento LID, EPA y BMP para infraestructura de detención de aguas pluviales

Cumplimiento LID / EPA / BMP

Dentro de un permiso NPDES/MS4, la detención es una sola práctica de gestión óptima para gestionar la escorrentía pluvial; atenúa el máximo, pero por sí sola no trata la escorrentía, por lo que el tratamiento de aguas pluviales, la calidad del agua y los créditos de desarrollo de bajo impacto deben provenir de otros controles.

Este desglose mapea la posición del tanque respecto al pretratamiento, los controles de entrada y salida, la infiltración para recarga del agua subterránea, las reglas de vaciado y desbordamiento, y las especificaciones de geotextil y retiros que un revisor de planos comprueba en su expediente.

Envíe el permiso para obtener el desglose →

Cumplimiento probado y certificado, listo para expediente

Una marca de importación desconocida gana la confianza de la AHJ con datos de pruebas de terceros, no con adjetivos, para que el ingeniero especificador que asume la responsabilidad disponga de un historial documentado. La unidad del tanque está validada mediante pruebas de resistencia a la compresión en kN/m² y el método de diseño de carga vertical CIRIA C680, no mediante ASTM F2787, que regula las cámaras de captación termoplásticas con forma de arco y no certifica módulos geocelulares.

✓ Compresión SGS 2024
✓ Carga vertical Intertek CIRIA C680 2019
✓ CE EN1852
✓ CE EN15381
✓ Geotextil ASTM D4632

Cuando un revisor de planos o inspector contrasta el expediente, el informe de pruebas del laboratorio acreditado debe coincidir con la tabla de clases de carga, por lo que la afirmación de una vida útil de diseño de 50 años es condicionada. Se basa en pruebas de compresión a largo plazo ISO 9080 / EN 17151:2019 de la unidad modular y solo se mantiene cuando el tanque se instala dentro de su profundidad de recubrimiento y clase de carga nominales.

Unidad de módulo geocelular de tanque de detención de aguas pluviales

«Tras nuestras propias pruebas de compresión de larga duración, trasladamos todos los modelos de 50 t/m² o más a polipropileno 100 % virgen; la resina reciclada soportó bien la carga a corto plazo, pero el PP virgen es lo que mantiene la fluencia dentro del margen de resistencia al pandeo durante décadas bajo la carga de rueda de un carril de bomberos».

Equipo de ingeniería de Storm Manage, Shenzhen
(moldeo por inyección desde 2013, 600,000+ m³/año)

Listo para expediente no significa aprobado

«Listo para expediente» significa que los informes certificados de compresión, las tablas de clasificación de carga y las especificaciones de geotextil se reúnen en un paquete sobre el que una jurisdicción puede actuar. A diferencia de los proveedores que etiquetan los módulos como «conformes con F2787», esto no implica una aprobación previa: la aprobación corresponde a la AHJ según el código local, y este centro lo declara claramente en lugar de insinuar un sello que no podemos emitir.

¿Está preparando un expediente?

Solicite un paquete completo de cumplimiento e informes de pruebas →

Especificación y abastecimiento para proyectos de EE. UU.

Abastecer directamente de fábrica el almacenamiento subterráneo de aguas pluviales moldeado por inyección elimina el margen del distribuidor que se añade a los catálogos restringidos a representantes; la contrapartida es que su equipo de compras debe verificar la logística y el soporte para el expediente. Storm Manage opera una planta de más de 200,000 m² que produce más de 600,000 m³ de unidades modulares al año, y el formato plano es lo que hace viable el abastecimiento internacional por transporte de carga.

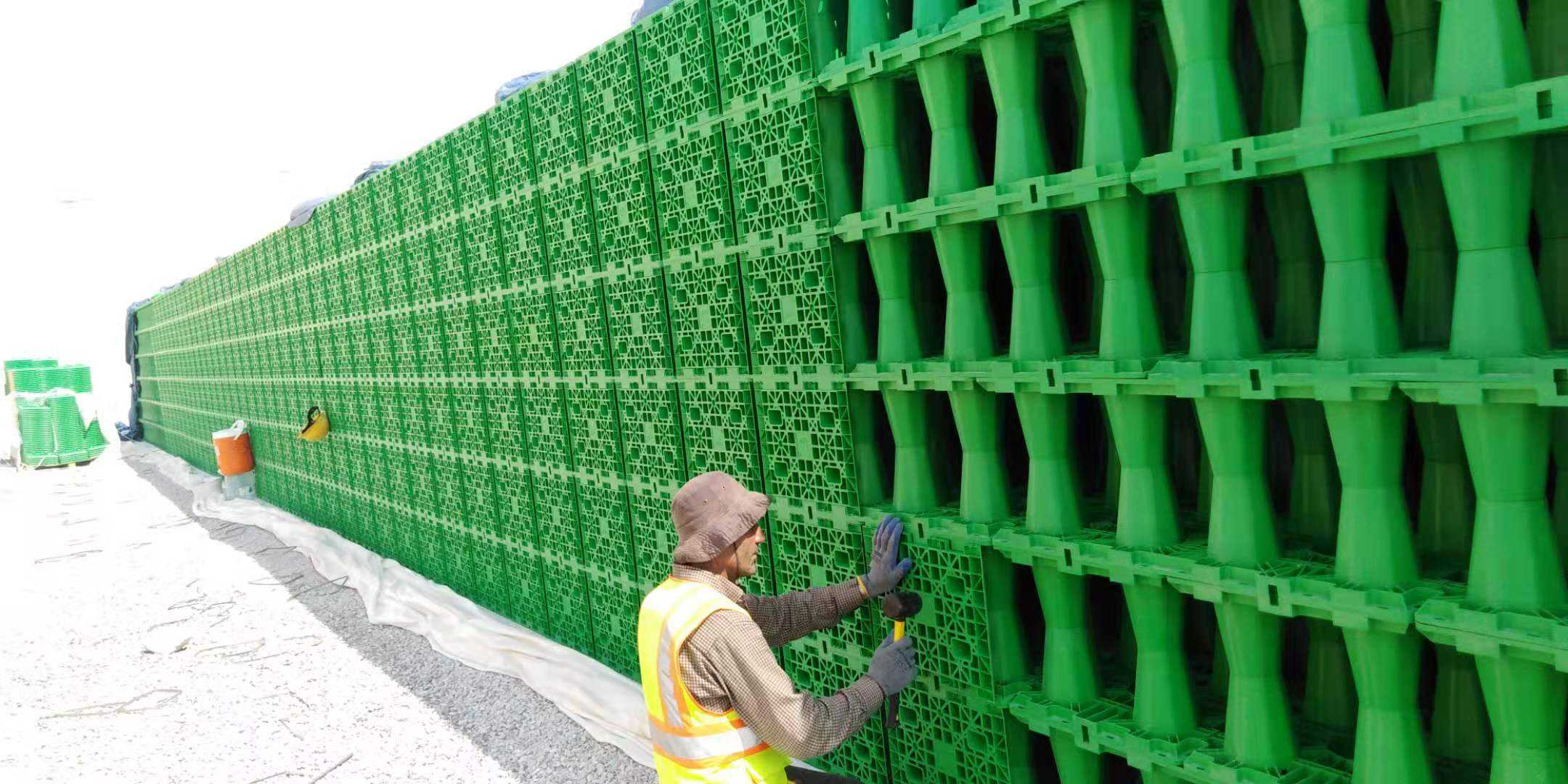

Trabajador ensamblando la pared lateral de un tanque modular verde de detención de aguas pluviales

Lo que debe definir antes de especificar:

Profundidad de recubrimiento y carga viva

Asegúrese de que el modelo seleccionado sea adecuado para la profundidad de recubrimiento y la carga de rueda más pesada; no lo dé por supuesto basándose en la designación general de «apto para tráfico».

Agua subterránea

Cuando el nivel del agua pueda subir por encima del tanque vacío, especifique lastre o anclaje contra la flotación, porque la flotabilidad es un modo de fallo documentado.

Envolvente de instalación

Excave 12 in más de ancho alrededor del área de implantación. Instale y compacte una cama de 6 in de espesor. Rellene el área excavada y el espacio anular con tongadas de 6-12 in compactadas según sea necesario. Desagüe continuamente la zona si hay un nivel alto de agua subterránea.

Acceso para inspección y mantenimiento

Disponga pozos de observación y registros de limpieza a intervalos razonables, ya que es mucho más difícil retirar sedimentos del almacenamiento en rejilla que de un sistema de fondo abierto.

El envío y los mínimos varían según el modelo y el llenado del contenedor, no según un precio fijo, por lo que el plazo de entrega y los costos puestos en destino se cotizan según su volumen y puerto. Esa transparencia es una ventaja, porque las cifras restringidas a representantes que otros ocultan tras un formulario para estos sistemas subterráneos son exactamente los datos que el centro de Storm Manage está diseñado para proporcionar.

Obtener cotización instantánea →

Cuándo un tanque plástico de detención es la decisión equivocada y qué advierte realmente la profesión

En 2024, la Sociedad Estadounidense de Ingenieros Civiles publicó una advertencia después de que unos tanques plásticos subterráneos de detención bajo el estacionamiento de una iglesia de 94,500 ft² se asentaran aproximadamente cuatro meses después de la carga; el fallo se atribuyó a la fluencia termoplástica, que redujo con el tiempo la resistencia al pandeo.

La revisión planteó una pregunta incómoda: ¿por qué no fallaron los tanques cuando se cargaron por primera vez? —y llegó a una conclusión contundente: la profesión necesita más datos de los fabricantes sobre fluencia y pruebas de carga de larga duración, una mejor selección de modelos y monitoreo, no abandonar el plástico.

[+] AMPLIAR LÍMITES DE INGENIERÍA [-] CONTRAER DETALLES

Se derivan dos límites honestos. La grava o una cámara arqueada pueden superar a los módulos cuando la excavación es barata (menos de ~$22/CY), el almacenamiento es pequeño o la AHJ exige acceso de inspección con fondo abierto; especifique según las condiciones del sitio, no según absolutos. Además, un módulo solo es tan bueno como su ingeniería de fluencia y su instalación: si se equivocan la profundidad de recubrimiento, la compactación o la protección contra la flotación, ningún porcentaje de vacíos lo salvará.

Herramientas de ingeniería para tanques de detención de aguas pluviales

selector de modelos por clase de carga de EE. UU.

Seleccione la configuración adecuada del tanque de detención, diseñada para cumplir requisitos específicos de tráfico y capacidad de carga de EE. UU.
Acceder a la herramienta
comparador de área de implantación según porcentaje de vacíos

Evalúe la eficiencia de la distribución del sitio comparando la capacidad de almacenamiento y los porcentajes de vacíos entre distintas especificaciones de módulos.
Acceder a la herramienta
predimensionador de módulos por volumen de escorrentía

Calcule el volumen de detención requerido a partir de los datos de escorrentía máxima para estimar las cantidades precisas de módulos de su proyecto.
Acceder a la herramienta

REQ-01

[SYSTEM_REQ]

Obtenga una cotización de un tanque de detención con especificaciones de EE. UU.

Envíe el área de su sitio, el caudal máximo, la condición del recubrimiento y la clase de carga. Le devolveremos una selección de modelo, una comparación entre área de implantación y excavación, y los datos de pruebas de compresión y clasificación de carga que solicitará su revisor.

// EJECUTAR FLUJO DE TRABAJO Solicite una cotización con especificaciones de EE. UU. →

Preguntas frecuentes

01 /

¿Cuánto cuesta un sistema subterráneo de detención?

El costo instalado es de aproximadamente $8.50 a $17 por pie cúbico de almacenamiento, y la diferencia depende del tipo de sistema y del suelo, no del módulo en sí. Los módulos geocelulares cuestan alrededor de $8.60 a $13 por pie cúbico, las cámaras arqueadas $9.45 a $17 y el concreto prefabricado tiene el costo más alto. Confundir el precio por pie cúbico de material con el precio por pie cúbico de almacenamiento es el error más costoso de esta categoría y sesga aproximadamente cuatro de cada diez ofertas de proyecto.

02 /

¿Cuánto tiempo permanece el agua en un tanque de detención?

La detención está diseñada para vaciarse dentro de un plazo establecido. El manual de Filadelfia, por ejemplo, exige el vaciado completo en 72 horas después de una tormenta de 24 horas, con un desbordamiento positivo dimensionado para el evento de 100 años. El control del punto de descarga, no el tanque, establece ese caudal de liberación.

03 /

¿Los ingenieros realmente ven que los módulos superan al concreto en costos?

A menudo, sí. Como dijo un ingeniero civil en r/civilengineering: «cuando se tienen en cuenta todos los requisitos de preparación y relleno, la diferencia de costos no es grande y posiblemente favorece a los módulos».

04 /

¿Es válida la afirmación «conforme con ASTM F2787» para un módulo geocelular?

No. ASTM F2787 es la norma de diseño estructural para cámaras de captación termoplásticas con forma de arco, no para módulos de celdas abiertas. Un módulo debe validarse mediante pruebas de resistencia a la compresión en kN/m², datos de fluencia y el método de diseño CIRIA C680. Si un proveedor etiqueta un módulo como «conforme con F2787», considérelo un error de categoría que conviene cuestionar antes de especificarlo.

05 /

¿Qué ocurre con la flotación cuando el nivel de agua subterránea es alto?

La flotación de sistemas subterráneos vacíos de detención de aguas pluviales durante el ascenso del nivel de agua está documentada como un modo de fallo. Especifique lastre o anclaje contra la flotación y desagüe durante toda la instalación.
